MW22系列吊運成卷線材(盤圓)用電磁鐵MW22型電磁吸盤
時間：2024-01-18來源：起重電磁鐵廠家瀏覽次數：1
電磁吸盤介紹
吊運成卷線材(盤圓)用電磁鐵主要型號有：MW22-10054L/2-6、MW22-16054L/2-6、MW22-18054L/2-6、MW22-22054L/2-6、MW22-26054L/2-6、MW22-30054L/2-6、MW22-34054L/2-6、MW22-36054L/2-6、MW22-40054L/2-6、MW22-46054L/2-6、MW22-55054L/2-6等型號，其特殊磁極適用于不同走絲的盤圓，電磁鐵的選擇取決于盤圓滿的長度，如電磁足夠長，則一次可沿長度方向吊運幾卷盤圓滿。
電磁吸盤說明
產品名稱：吊運成卷線材(盤圓)用電磁鐵
別名別稱：電磁吸盤起重吸盤起重磁鐵
型號規格：MW22系列型
所屬類別：電磁吊具
產品產地：河南新鄉湖南岳陽
非標定制：承接非標定制
是否現貨：定制生產
生產周期：7~10天
供貨范圍：全國
送達方式：自提或代辦托運
是否安裝：安裝另計
售后方式：一年保修

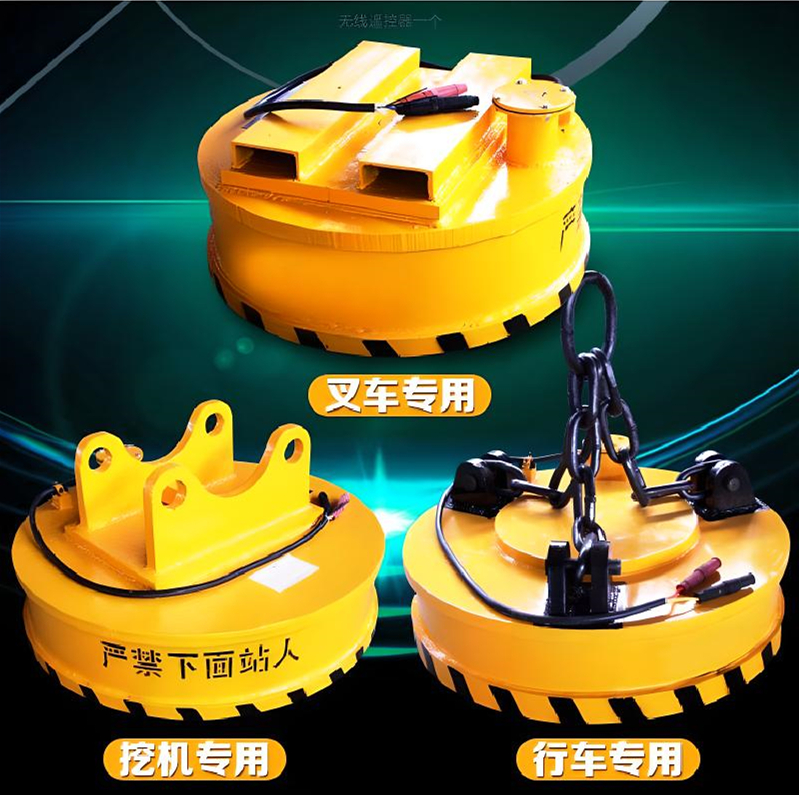

電磁吸盤圖片
電磁吸盤參數

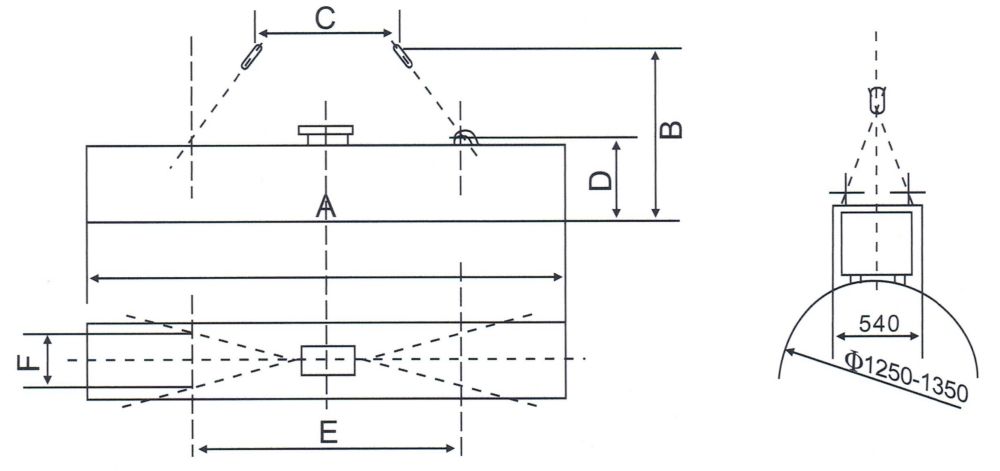

吊運成卷線材(盤圓)用電磁鐵外形尺寸圖
吊運成卷線材(盤圓)用電磁鐵主要技術規格參數表
| 常溫型（額定電壓DC-220V，通電持續率TD-60%）主要技術參數 | |||||||
| 型號 | MW22-10054L/2-6 | MW22-16054L/2-6 | MW22-18054L/2-6 | MW22-22054L/2-6 | MW22-26054L/2-6 | MW22-30054L/2-6 | |
| 外形尺寸 (mm) | A | 1000 | 1600 | 1800 | 2000 | 2600 | 3000 |
| B | 1210 | 1250 | 1540 | 1550 | 2050 | 2050 | |
| C | 500 | 600 | 900 | 1200 | 1500 | 1700 | |
| D | 570 | 580 | 617 | 617 | 700 | 628 | |
| E | 650 | 1000 | 1000 | 1200 | 1500 | 1700 | |
| F | 430 | 400 | 380 | 380 | 400 | 370 | |
| 重量 | 1520 | 2350 | 2420 | 2660 | 3500 | 3995 | |
| 電流(A) | 30 | 45.5 | 46.8 | 49.5 | 62.3 | 74.3 | |
| 冷態功率 | 6.6 | 10 | 10.3 | 10.9 | 13.7 | 16.4 | |
| 常溫型（額定電壓DC-220V，通電持續率TD-60%）主要技術參數 | ||||||
| 型號 | MW22-34054L/2-6 | MW22-36054L/2-6 | MW22-40054L/2-6 | MW22-46054L/2-6 | MW22-55054L/2-6 | |
| 外形尺寸 (mm) | A | 3400 | 3600 | 4000 | 4600 | 5500 |
| B | 2250 | 2250 | 2250 | 2350 | 2350 | |
| C | 1700 | 1700 | 1700 | 1800 | – | |
| D | 600 | 600 | 600 | 600 | 600 | |
| E | 1700 | 2000 | 2000 | 2250 | 3500 | |
| F | 380 | 380 | 380 | 380 | – | |
| 重量 | 4300 | 4450 | 5450 | 5650 | 7100 | |
| 電流(A) | 82.8 | 86.4 | 99.5 | 120 | 126.4 | |
| 冷態功率 | 18.2 | 19 | 21.9 | 26.4 | 27.8 | |
電磁吸盤延伸閱讀：
一、起重電磁吸盤概述
起重電磁吸盤用途
電磁吸盤與各種起重機械配合使用。可廣泛使用于煉鋼廠、軋鋼廠、廢鋼處理廠、大型鑄造車間、造船廠、重型機械制造廠、鋼材庫、港口碼頭和車站等行業。用來裝卸搬運導磁性物料。
電磁吸盤主要特點
1、采用全密封結構，防潮性能好；
2、經計算機優化設計，結構合理、吸重比大、能耗低；
3、勵磁線圈經特殊工藝處理，提高了線圈的電氣和機械性能，絕緣材料耐熱等級達到C級，使用壽命長；
4、針對不同的被吸物料狀況，采用不同的結構和參數，能廣泛滿足用戶的需求；
5、高溫型電磁吸盤采用獨特的隔熱方式，提升了電磁吸盤的耐人適應范圍；
6、安裝、運行、維護簡便。
起重電磁吸盤永磁吸盤除鐵器產品類型
MW5系列吊運廢鋼用電磁鐵，MW61系列橢圓形電磁吸盤，MW12系列吊運捆扎棒材矩形電磁吸盤，MW22系列電磁鐵，吸吊方坯、圓坯、軌梁用電磁鐵，MW84系列吊運中厚板用電磁鐵，吊運成卷線材（盤圓）用電磁鐵，MW16、MW96、MW26、MW36系列吊運鋼帶用電磁鐵；手動永磁吸盤，自動永磁吸盤；電磁除鐵器，MC03(RCDB)系列圓形電磁除鐵器，MC23系列矩形電磁除鐵器，MC22系列自卸式電磁除鐵器等。
二、起重電磁吸盤選型注意事項
1、選用電磁吸盤的主要依據是被吸取的物料；
2、吸運廢鋼材時涉及到物料的堆積松散程度，塊狀程度，材質程度，工作頻率及溫度數據等；
3、吸運成品材時涉及到物料的外形尺寸，材質程度，物料數量，工作頻率及溫度數據等；
4、吸運物料溫度低于100℃時，選用常溫型吸盤。溫度超過100℃ 時，選用耐高溫型吸盤。超過600℃時請?zhí)貏e注明；
5、通電持續率超過60%時，選用高頻型吸盤；
6、水中吸物料時，選用潛水型吸盤(潛水深度< 100m)。由于潛水型吸盤與常溫型吸盤相似，用戶請?jiān)谟嗀洉r說明；
7、設備配套電器：單臺吸盤使用時，按耗能功率(電流)選擇整流控制設備及輔助設備；多臺吸盤聯用時，按聯用臺數的耗能功率(電流)總和選擇；
8、按被吸運物料的難易程度，實際狀況選用合適的電磁吸盤，同時還要考慮每批物料的種類和化學性質的變化，季節潮濕對吸盤吸運時有無影響。
電磁吸盤廠家
吊運成卷線材(盤圓)用電磁鐵（電磁吸盤）以及整流控制設備、停電保磁設備（電氣箱）、吸盤用電纜卷筒等周邊配套設備的型號規格、技術參數、產品特性、結構圖紙、出廠價格以及常見問題故障、產品優點缺點等請聯系客服咨詢。
-
