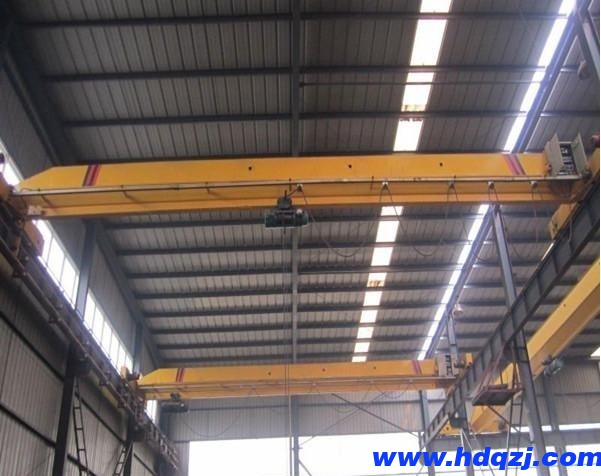

橋式起重機是一種在高架軌道上運行的一種起重機，一般橫架在車間上空進行物料吊運任務，一般起重重量較大，那么橋式起重機主要結構是什么呢？

一、橋式起重機的組成。

橋式起重機一般由機械、電氣和金屬結構組成。橋式起重機是單跨板，兩端支承在兩個平行的高架軌道上，水平移動。

1.機械部分：分為三部分：起升機構、小車運行機構、大車運行機構。起升機構用于垂直提升貨物，小車運行機構用于承載橫向運動，小車運行機構用于在三維空間中垂直移動小車和貨物以承載和卸載貨物。

橋式起重機運行機構的驅動方式有幾種，我們之前為大家介紹過，有分別驅動、幾種驅動和三合一驅動。

2.金屬結構件：由一個橋架和一個小車架組成。

3.電氣部分：由電氣設備和電路組成。

二、橋式起重機結構：

1.橋架：由兩個主梁、兩個端梁、平臺和護欄等零部件組成。結構形式有兩種：盒子和桁架。

2.大車運行機構：它由電機、制動器、誠速器、聯軸器、傳動軸角型軸承箱、車輪等組成。

3.起重小車：由小車架、起升機結構和小車運行機構組成。

4.橋式起重機的起升結構由電動機、制動器、傳動軸、聯軸器、減速器、滾筒、固定滑輪塊和鋼絲繩組成。分單制動器和雙制動器。

5.司機室：起重機操作員工作的地方。配有控制設備（聯動臺或凸輪控制器）、配電保護箱、信號裝置和照明設備。直到艙口關閉，起重機才能起動。這樣可以避免車上有人工作或人還沒進入司機室時就開車,造成人身事故。
