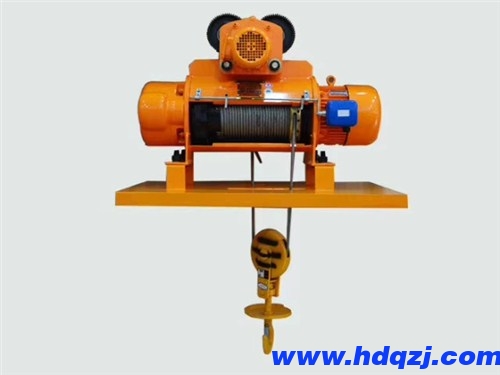

鋼絲繩電動葫蘆形式種類

鋼絲繩電動葫蘆的組成部分有：電機、傳動機構、卷筒和鋼絲繩。以電機和卷筒相互位置不同大致可分為四種類型。

(1)電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大，結構笨重，機械效率低，加工較困難。目前已沒有廠家生產這種結構型式的產品了。

(2)電動機軸線平行于卷筒軸線的電動葫蘆，其優點為高度與長度尺寸小。其缺點為寬度尺寸大，分組性，制造與裝配復雜。軌道轉彎半徑大。

(3)電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。

(4)電機裝在卷筒外面的電動葫蘆，其優點為分組性好、通用化程度高、改變起升高度容易、安裝檢修方便。其缺點為:長度尺寸大。

鋼絲繩電動葫蘆組成部件及其各部分作用

鋼絲繩電動葫蘆組成的部分大致可分為：減速器、控制箱、鋼絲繩、錐形電動機、按鈕開關。其中各部分的作用及功能如下：

減速器：是采用三級定軸斜齒輪傳動機構，齒輪和齒輪軸均經過熱處理的合金鋼制成，箱體，箱蓋由優質鑄鐵制成，裝配嚴密，密封良好。

控制箱：是采用能在緊急情況下切斷主電路，并帶有一個上下行程保護段火限位器的裝置。

鋼絲繩：是采用型起重鋼絲繩，保證電動葫蘆經久耐用。

錐形電動機：起升電機采用較大的動力矩錐形轉子制動異步電動機，無須外加制動器。按鈕開關：采用手操式，輕巧靈便，分有繩操縱和無繩遙控兩種方式。

選擇鋼絲繩電動葫蘆應該注意的事項

1、電機是一個鋼絲繩電動葫蘆的心臟部位，它是鋼絲繩電動葫蘆的核心，所以選擇好的電機是至關重要的。

2、電機軸線垂直于卷筒軸線的電動葫蘆采用蝸輪傳動裝置，寬度方面尺寸大，結構笨重，機械效率低，加工較困難。目前已沒有廠家生產這種結構型式的產品了。

3、電機裝在卷筒里面的電動葫蘆，其優點為長度尺寸小，結構緊湊。其主要缺點為電機散熱條件差，分組性差，檢查、安裝、維護電機不便，供電裝置復雜。

4、調節平衡器上的調節蝸桿、使平衡器的平衡重量與所使用工具的重量一致，使工具在行程的任意位置均達到平衡，即工具處于無重狀態。當順時針調節時，平衡重量增大反之減少。供貨時已將平衡重量調在中間值，調節時不能使平衡重量高于或低于額定值，否則將影響正常操作。

鋼絲繩電動葫檢修技巧

鋼絲繩電動葫蘆作為起重設備，工作強度較大，因此設備的維護保養與檢修工作就顯得非常重要了。在檢修鋼絲繩電動葫蘆的時候都有哪些技巧呢?

1、檢查鋼絲繩電動葫蘆的制動器瓦塊襯墊的磨損量不應超過2mm ，襯墊與制動輪的接觸面積不得小于70%。

2、檢查各銷軸安裝固定的狀況及磨損和潤滑狀況，各銷軸的磨損量不應超過原直徑的5% ，小軸和心軸的磨損量不應大于原直徑的5% 及橢圓度小于 0.5mm 。

3、檢查鋼絲繩是否存在斷股或磨損嚴重的情況，以及鋼絲繩的潤滑情況是否良好。檢查螺栓是否有松動或缺失的現象。

4、檢查鋼絲繩電動葫蘆吊鉤是否有裂紋，危險斷面的磨損是否超過原厚度的5%，吊鉤的轉動是否靈活。

5、檢查制動器表面是否存在污漬，制動是否可靠。

6、檢查各個需潤滑部位是否潤滑良好，是否存在漏油現象。

以上就是鋼絲繩電動葫蘆的檢修具體內容，在此過程中，發現故障及時進行相應的解決辦法，避免在正常使用過程中出現安全事故。

鋼絲繩電動葫蘆作業完畢后如何保養

1、每次作業完畢，s 先要擦拭電動葫蘆松端鋼絲繩上粘附的泥漿、粉塵或油污，松開鉗口，抽出鋼絲繩，將鋼絲繩順序繞在收集架上，并擦拭全長鋼絲繩，將鋼絲繩存放于干燥處，以防銹蝕。

2、每年應對電動葫蘆至少進行4次保養處理，如用柴油清洗機件，并以鈣基潤滑脂潤滑。

3、當機芯內部灌入泥漿、水泥或其他臟物時，可用清水沖洗，再以柴油清洗；清洗、干燥后上鈣基脂潤滑脂；最后松開電動葫蘆鉗口，用干凈的棉紗擦凈鉗口上的油脂和水分。

4、當鉗口磨損，承載力小于額定載荷的80％時，應更換鉗口；當鋼絲繩直徑減小10％時，應更換鋼絲繩。
