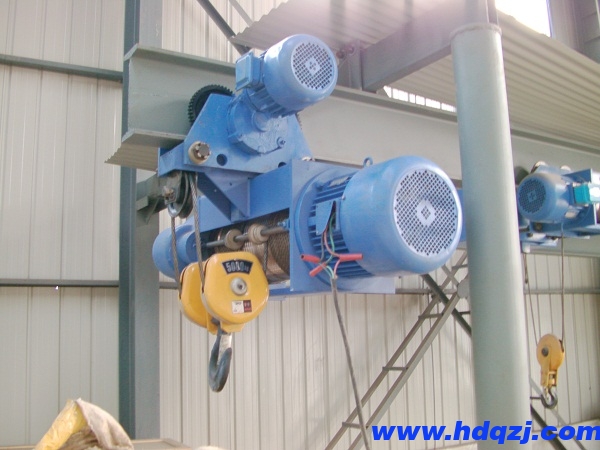

CD、MD型電動葫蘆主要的結構特點

CD、MD型電動葫蘆是鋼繩電動葫蘆中非常常見的型號，那么這兩種電動葫蘆的結構特點是什么呢？

CD、MD型電動葫蘆由起升機構、運行機構和電控三部分組成。

1、起升機構 起升機構由驅動、制動、傳動和取物纏繞四種裝置組成。驅動與制動裝置是合二而一的鼠籠錐形制動電動機，即電動機的轉子、定子為錐形結構，制動器也是由錐形制動環和錐形制動輪構成，MD型葫蘆的起升電動機為雙電機組式，兩個電機之間通過齒輪減速，速比為1:10；傳動裝置為四級圓柱齒輪減速器；取物裝置由吊鉤、鋼絲繩、卷筒等組成。

總體布局是卷筒在中間，一端為錐形制動電動機，另一端為減速器，通過長軸和橡膠聯軸節將電動機軸與減速器告訴軸連接在一起，卷筒外殼為圓筒形，有懸掛行和固定形之分。

2、運行機構 運行機構又稱為葫蘆小車，由驅動、制動、傳動和車輪四種裝置組成，驅動制動裝置為二合一的鼠籠錐形制動電動機，制動器為平面制動器；傳動裝置減速器為一開一閉式圓柱齒輪傳動，開式齒輪低速級為車輪輪緣直接銑齒構成；車輪是踏面近似圓錐形的單輪緣鋼車輪。

運行小車有手動、鏈動和電動之分。

3、電控 采用二套標準的磁力起動器，一套控制起升電動機的正反轉，即上升與下降；一套控制運行電動機的正反轉，即左右橫行。操縱控制是利用手動按鈕，操作電壓多為380V，為了安全有的已采用低壓36V，為了防止亂繩，卷筒上設有導繩器，導繩器橫向移動與起升限位開關配合動作，以控制起升ji限位置。

電動葫蘆安全保護裝置試驗項目內容

1、起重量限制器試驗

在慢速條件下試驗，分別起升各規定載荷，按以下要求檢查裝置動作：

(1)能保證起吊額定起重量；

(2)負載1.08倍額定載荷時，保護裝置切斷上升方向的電源，機構下降方向的運動依然正常，同時發出禁止性報警信號。

2、制動器試驗

設置兩套制動器的電動葫蘆，分別按照超載試驗的要求進行試驗。

3、安全離合器試驗

環鏈電動葫蘆提升1.6 倍額定載荷時在單速和雙速（快速和慢速分別進行）情況下，安全離合器均應打滑；提升 1.25 倍額定載荷時，應能正常工作，安全離合器均不打滑。
