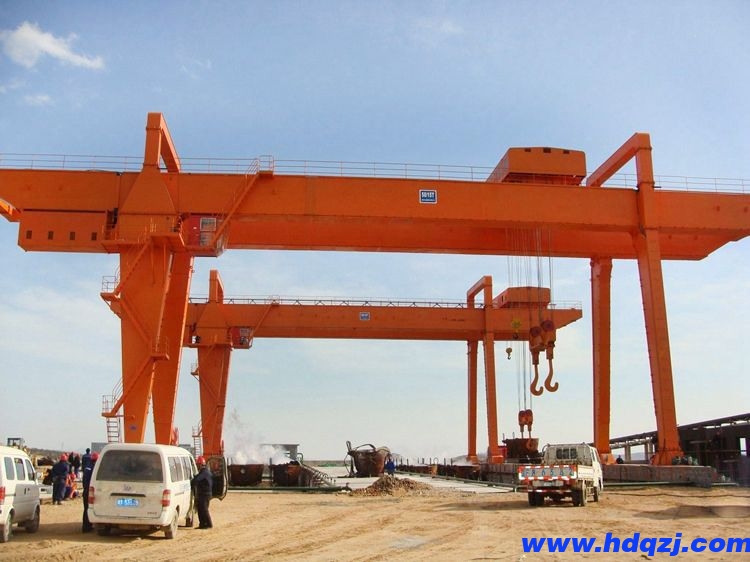

門式起重機的門架是該設備的重要支撐結構，它支撐著起重機的其他部件，并為起重機提供穩定的運行基礎。門架的結構設計通常需要考慮負載、穩定性、耐用性和**性。以下是門式起重機的門架主要由哪些部分構成：

　　1. 立柱(垂直支撐梁)

　　作用：立柱是門架的兩側垂直部分，起著支撐起重機負載的關鍵作用。每個門架通常有兩個立柱，分布在門架的兩側。

　　材料與結構：立柱通常采用鋼材制造，結構可以是矩形、箱型或I型梁結構，具體結構視起重機的載重能力而定。

　　功能：承載并傳遞上部和下部的負載，確保門架的垂直穩定性。

　　2. 橫梁(門架上部梁)

　　作用：橫梁連接兩個立柱，位于門架的上部，起到連接、支撐和穩定門架的作用。

　　結構：通常是兩根橫向的鋼梁，結構可以是箱型、I型或工字型。橫梁的設計需要承受來自起升機構、吊鉤及吊物的垂直力和水平力。

　　功能：確保門架結構的穩定性，并提供支撐點給吊運機構(例如起升機構和運行機構)進行運作。

　　3. 支撐梁

　　作用：支撐梁是連接立柱與橫梁的結構部分，主要作用是增強門架的整體剛性和穩定性。

　　設計：支撐梁通常是斜向或水平設置的鋼梁，其結構形式多樣。斜支撐梁有助于提高門架的抗側風、抗震等能力，保證門架在受力時不發生形變。

　　功能：增加門架結構的穩定性，特別是在風力、震動等外部條件下，防止門架發生傾斜或變形。

　　4. 基座/底架

　　作用：基座或底架位于門架的底部，是支撐整個門架重量并使其能夠沿軌道移動的部分?；ㄟ^行走輪與軌道連接。

　　設計：底架一般包括橫向支撐結構，支撐并固定門架的兩端，確保門架能夠平穩地在軌道上行走。

　　功能：通過行走輪將門架和軌道連接，并分擔門架的負載，確保門架的穩定性和移動性。

　　5. 行走輪架

　　作用：行走輪架是門架底部的部分，用于安裝和支撐行走輪，使門式起重機能夠沿軌道平穩行走。

　　結構：行走輪架通常包括多個輪架和安裝軸，支撐門架的重量，并提供與軌道之間的接觸。

　　功能：確保門式起重機的水平運動，保證設備能夠沿軌道平穩運行。

　　6. 加強筋

　　作用：加強筋(也叫加強板或加強梁)用于增強門架的剛性，避免在負載作用下門架發生形變。

　　結構：加強筋通常是由鋼材焊接在門架的關鍵部位，特別是在立柱、橫梁和支撐梁的連接處。

　　功能：提高門架的抗彎、抗剪、抗拉等性能，增強結構的整體承載能力。

　　7. 連接件

　　作用：連接件包括各種螺栓、焊接接頭、銷軸等，用于將門架的各個部件連接成一個整體。

　　功能：連接件保證門架結構的穩定性和各部件的協調工作，確保整個門架的結構完整。

　　8. 防風裝置

　　作用：防風裝置用于增加門架在強風或惡劣天氣條件下的穩定性，防止門架發生晃動或傾斜。

　　設計：防風裝置通常是一些斜支撐或防風板，安裝在門架的適當位置，起到增強抗風能力的作用。

　　功能：確保在大風天氣下，門式起重機能夠保持穩定，避免傾覆或受到損害。

　　總結

　　門式起重機的門架通常由以下幾部分組成：

　　立柱(垂直支撐梁)

　　橫梁(門架上部梁)

　　支撐梁

　　基座/底架

　　行走輪架

　　加強筋

　　連接件

　　防風裝置

　　這些部分共同作用，確保門式起重機的結構強度、穩定性和運動性能，使其能夠在各種工作環境下**高效地運行。
