QT104型起重機聯動臺介紹
時間：2018-08-29來源：起重機聯動臺廠家瀏覽次數：706
QT104型起重機聯動臺！QT104系列聯動臺也叫QT104系列聯動控制臺，QT104系列起重機控制臺，QT104系列起重機聯動臺，QT104型起重機控制臺，QT104聯動臺，QT104控制臺。
QT104系列起重機聯動臺用途：
QT104系列聯動控制臺是主要的起重機控制電器，常用于交流50Hz、60Hz電壓至380V和直流電壓至220V控制電路中，控制起重機運輸機械以及相類似的電氣控制設備中的電動機起動、調速、換向及制動。QT104系列聯動臺廣泛用于港口、水運、鐵路、冶金、礦山、電力、建筑等行業各類起重機械設備中。
QT104系列聯動臺型號說明：
起重機聯動臺型號；設計代號；轉換開關數量；U:代手 動復位；W:代表自動復位；線路方案編號；A型是整體式；B型是分體式；帶零位自鎖S（可不寫）。

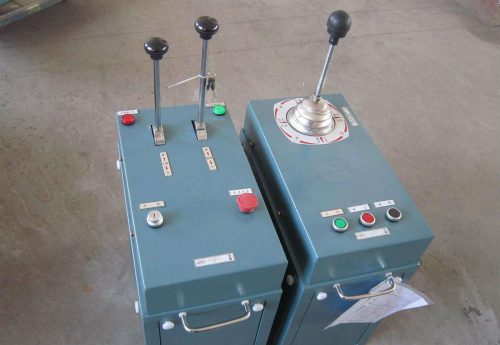

QT104系列起重機聯動臺結構：
QT104系列控制臺是由主令控制器、左右控制箱、底座、座椅等四大部分組成。分為整體式寬箱A型、分體式窄箱B型。 其中主令控制器為控制臺的核心元件。內配HLK3型主令控制器或QT18型主令控制器，操作舒適，手感明確，檔位清晰，操作機構設有零位自復和自鎖定裝置，HLK3型主令控制器觸點全部采用施耐德產品，工作安全可靠，使用壽命長。元件接線、安裝、維修都非常方便，各機構均可加裝電位器。控制箱除裝有主令控制器外，在箱體的面板裝有各種指示燈和控制按鈕，并能方便加裝觸摸屏、模擬屏等。旋轉底座有座椅A型控制臺，座椅與控制箱通過底板連成整體，起重機聯動臺外形美觀，安裝方便。B型控制臺座椅采用活動座椅，并配置一臺LT2型腳踏開關。
QT104系列聯動臺外形尺寸圖紙：
起重機產品推薦：單梁歐式起重機 雙梁歐式起重機
QT104系列聯動控制臺是主要的起重機控制電器，常用于交流50Hz、60Hz電壓至380V和直流電壓至220V控制電路中，控制起重機運輸機械以及相類似的電氣控制設備中的電動機起動、調速、換向及制動。QT104系列聯動臺廣泛用于港口、水運、鐵路、冶金、礦山、電力、建筑等行業各類起重機械設備中。
QT104系列聯動臺型號說明：
起重機聯動臺型號；設計代號；轉換開關數量；U:代手 動復位；W:代表自動復位；線路方案編號；A型是整體式；B型是分體式；帶零位自鎖S（可不寫）。
QT104系列起重機聯動臺結構：
QT104系列控制臺是由主令控制器、左右控制箱、底座、座椅等四大部分組成。分為整體式寬箱A型、分體式窄箱B型。 其中主令控制器為控制臺的核心元件。內配HLK3型主令控制器或QT18型主令控制器，操作舒適，手感明確，檔位清晰，操作機構設有零位自復和自鎖定裝置，HLK3型主令控制器觸點全部采用施耐德產品，工作安全可靠，使用壽命長。元件接線、安裝、維修都非常方便，各機構均可加裝電位器。控制箱除裝有主令控制器外，在箱體的面板裝有各種指示燈和控制按鈕，并能方便加裝觸摸屏、模擬屏等。旋轉底座有座椅A型控制臺，座椅與控制箱通過底板連成整體，起重機聯動臺外形美觀，安裝方便。B型控制臺座椅采用活動座椅，并配置一臺LT2型腳踏開關。
QT104系列聯動臺外形尺寸圖紙：
起重機產品推薦：單梁歐式起重機 雙梁歐式起重機
