阻尼緩沖器介紹

彈性阻尼緩沖器主要型號有HZA-Ⅰ、HZA-Ⅱ、HZA-Ⅲ系列型，適用范圍：

1.起重行業:應用于各類橋、門式起重機，港口機械等大型設備的防撞緩沖；

2.鐵路運輸行業：應用于機車端部的防撞和機車車輛的車鉤處的緩沖等；

3.冶金行業：主要應用于軋機的軋輥平衡分離，各類固定擋板，活動擋板緩沖，各種平車、臺車、活動銀等端部的緩沖。

阻尼緩沖器說明

• 產品名稱：彈性阻尼緩沖器

• 別名別稱：防撞緩沖/碰頭

• 型號規格：HZA-Ⅰ/Ⅱ/Ⅲ型

• 所屬類別：起重安全保護裝置

• 產品產地：河南新鄉

• 是否定制：是

• 是否現貨：部分現貨

• 生產周期：3~10天

• 供貨范圍：全國

• 送達方式：自提或物流托運

• 是否安裝：安裝另議

• 售后方式：一年保修

• 發貨地區：河南長垣

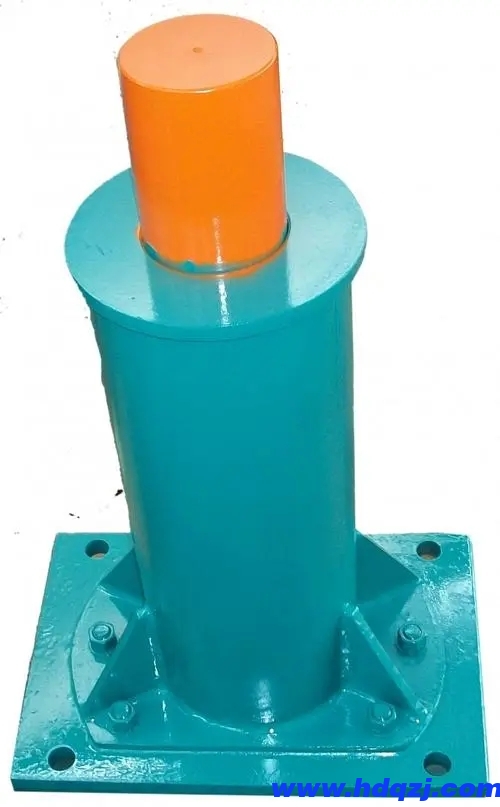

阻尼緩沖器圖片

阻尼緩沖器參數

HZA-Ⅰ型彈性阻尼緩沖器

HZA-Ⅰ型彈性阻尼緩沖器外形尺寸圖
HZA-Ⅰ型彈性阻尼緩沖器參數對照表
序號	型號	L1 mm	L2 mm	L3 mm	L4 mm	L5 mm	D1 mm	D2 mm	D3 mm	D4 mm	D5 mm	d mm	D7 mm	EN kj	mm	Fmax Kn
1	HZA-I-0.1	75	53	52	7	10	25	M25*1.5	19	57	41	7	38	0.10	12	11
2	HZA-I-0.43	120	98	96	8	12	35	M35*1.5	25	80	60	9	52	0.43	22	27
3	HZA-I-0.85	162	112	70	12	8	50	M50*1.5	36	90	70	9	68	0.85	30	42
4	HZA-I-1.5	192	130	90	13	10	60	M60*2	45	106	85	11	81	1.50	40	60
5	HZA-I-3.3	216	150	100	15	10	75	M75*2	60	125	100	11	100	3.30	50	90
6	HZA-I-6	272	186	100	18	10	95	M95*2	75	150	120	11	120	6.00	65	150
7	HZA-I-12	337	217	100	18	14	110	M110*2	92	165	140	13	140	12.00	80	220

HZA-Ⅱ型彈性阻尼緩沖器

HZA-Ⅱ型彈性阻尼緩沖器外形尺寸圖
	HZA-Ⅱ型參數對照表
序號	型號	L1 mm	L2 mm	L3 mm	L5 mm	L4 mm	B mm	b mm	D1 mm	D2 mm	D3 mm	d mm	EN kj	C mm	Fmax Kn
1	HZA-Ⅱ-14	360	240	180	25	20	224	180	200	170	180	22	14	100	200
2	HZA-Ⅱ-20	380	240	200	25	20	280	224	240	200	220	22	20	110	280
3	HZA-Ⅱ-25	415	275	140	30	20	135	105	116	92	115	14	25	100	325
4	HZA-Ⅱ-50	500	325	175	33	25	155	125	142	115	138	15	50	120	540
5	HZA-Ⅱ-75	520	315	205	36	30	175	140	160	132	158	18	75	140	700
6	HZA-Ⅱ-100	585	350	235	40	35	215	170	180	153	185	22	100	160	820
7	HZA-Ⅱ-150	670	405	265	45	40	250	195	215	182	220	26	150	180	1100

HZA-Ⅲ型彈性阻尼緩沖器

HZA-Ⅲ型彈性阻尼緩沖器外形尺寸圖
HZA-Ⅲ型參數對照表
序號	型號	L1 mm	L2 mm	L3 mm	L4 mm	B mm	b mm	D1 mm	D2 mm	D3 mm	d mm	EN kj	C mm	Fmax Kn	A
1	HZA-Ⅲ-12	480	295	20	12	110	85	75	60	85	11	12	150	100	>0.8
2	HZA-Ⅲ-25	620	380	28	12	135	105	90	75	105	14	25	200	150	>0.8
3	HZA-Ⅲ-50	855	530	30	15	175	140	110	90	140	16	50	275	230	>0.8
4	HZA-Ⅲ-100	1120	670	35	15	175	140	130	110	140	20	100	400	310	>0.8
5	HZA-Ⅲ-150	1350	785	45	20	215	170	140	120	170	22	150	500	380	>0.8
6	HZA-Ⅲ-250	1750	1035	45	20	215	170	155	135	170	22	250	650	490	>0.8
7	HZA-Ⅲ-400	2185	1260	50	25	265	210	175	150	210	27	400	850	600	>0.8
8	HZA-Ⅲ-600	2555	1430	50	25	265	210	200	175	210	27	600	1050	740	>0.8
9	HZA-Ⅲ-800	2935	1640	65	30	300	240	220	190	240	30	800	1200	860	>0.8
10	HZA-Ⅲ-1000	3225	1830	65	30	300	240	230	200	240	30	1000	1300	1000	>0.8

彈性阻尼緩沖器工作原理

彈性阻尼緩沖器是以彈性膠體為主要緩沖材料的緩沖器。在沖擊力的作用下，活塞壓入引起彈性膠體內部摩擦力上升， 在力的作用下彈性膠體產生黏性摩擦，速度越大，黏性阻力越大?；钊麎喝霑r(shí)，彈性膠體收縮當外力消失時，彈性膠體膨脹，活塞回到到原來的位置。因此彈性阻尼緩沖器，充分利用了彈性膠體可壓縮性及高粘性的特性，將瞬時沖擊動能轉化為勢能和熱能，并迅速釋放。

彈性阻尼緩沖器性能特點

1.儲能大、重量輕、抗沖擊強度高，緩沖過程平穩，吸能過程中對設備的附加力??；

2.耐高溫、抗腐蝕，無老化失效現象，在-50℃~+200℃環境溫度下可正常工作；

3.密封環節少，不宜泄漏，無需日常維護；

4.在長時間高頻度使用下，能自行動態調整沖擊動能轉換為熱能和彈性勢能的分配比例；

5.彈性阻尼緩沖器的吸能比最高可以達到95%，可為設備提供最優的保護。

彈性阻尼緩沖器安裝使用要求

1.該緩沖器應水平或垂直安裝，沖撞偏移角度應控制在≤±1；

2.該緩沖器使用的環境溫度為：-50℃~+200℃，如有特殊需求，訂貨時請注明；

3.當緩沖器發生碰撞而活塞桿沒有完全復位前禁止再次碰撞。
