防爆氣動葫蘆HQ型氣動葫蘆HQ系列氣動葫蘆介紹

時間:2024-01-24來源:氣動葫蘆廠家瀏覽次數:1

氣動葫蘆產品介紹:
氣動葫蘆主要適用于石油、化工、煤礦等高爆粉塵的特殊環境,對防爆有等級要求的場合。氣動葫蘆是理想的防爆起重設備,是電動葫蘆的升級換代產品,承載范圍根據型號不同從250公斤到30噸。氣動葫蘆只需提供一定壓力的壓縮空氣便能驅動。還具有斷氣保護功能,在突然斷氣情況下,保證工件不下降、掉落。配合各種非標夾具,氣動葫蘆可以實現起吊各種形狀的工件。安裝形式可以配合懸臂吊或?qū)к墎韺?shí)現移動。常用的氣動葫蘆有葉片式、活塞式和氣缸式三種。運用于石油、化工、煤礦、紡織、倉儲、家用電器生產線、汽車制造生產線及船舶修造等行業中,是企業安全生產,降不可少的設備。氣動葫蘆是以壓縮空氣為動力推動氣動馬達旋轉,經變速(減速)增大了扭矩后完成起吊工作的。

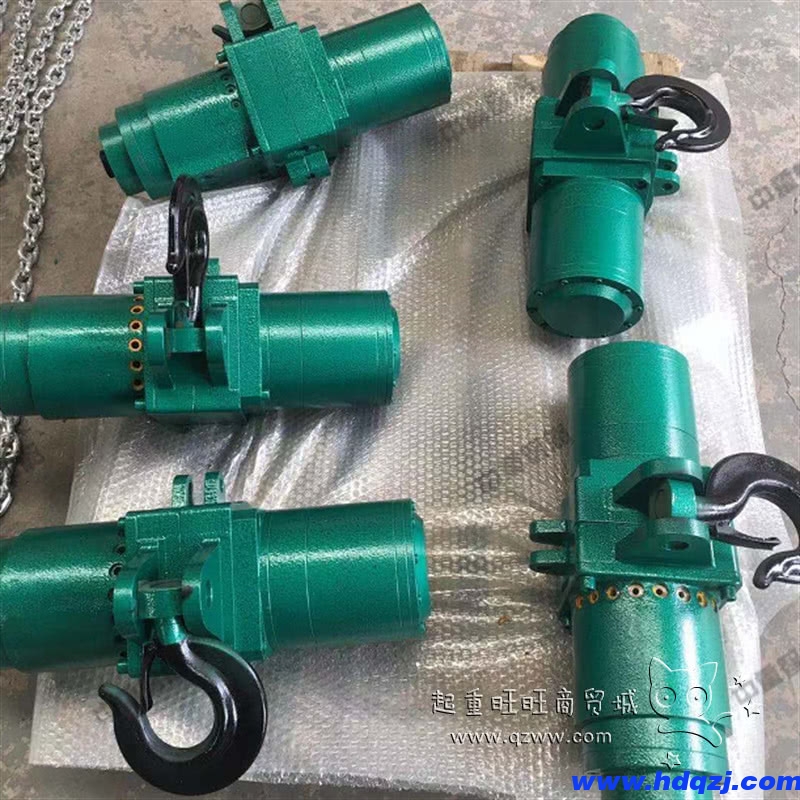

HQ系列氣動葫蘆
HQ氣動葫蘆系列氣動葫蘆負載1000kg~5000kg,體積小,自重輕,無火花和觸電,使用方便安全。
1 氣動葫蘆是目前世界上z為理想的起重設備。在工業發達早已被采用。它具有電動葫蘆不可比擬的優點:
a 、蒸汽、抗高粉塵。
b 體積小、輕便,重量為電動葫蘆的1/3~1/8。

氣動葫蘆產品構成:
1.手控閥:主要由:手柄、 閥體及按鍵組成。操縱按鍵可打開氣門,以控制主控閥氣道與馬達氣道的連通?;蚴掷K式操作
拉動擺桿的旋轉,以達到氣門的開度,可實現無級變速。
2.主控閥:主要由:左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。
3.氣馬達:主要由:轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時,葉片隨著轉子產生高速旋轉。
4.吊 掛:主要由:上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。
5.減速器:主要由:外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后,經減速增大了扭矩,由末級輸出給升降鏈輪。
6.剎車機構:主要由:剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體,將剎車錐、剎車環分離,以解除制動。
7.連鎖機構:主要由:轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
HQ型氣動葫蘆

HQ02HQ03HQ04HQ05HQ06HQ07HQ08HQ09HQ10HQ11HQ12HQ13HQ14HQ15HQ16
起重噸位0.1250.250.5123.251015202530405060
載荷升速(m/min)11974431.21.00.81.00.80.60.5
載荷升速(m/min)121085431.21.01.01.00.80.60.5
馬達功率()ps0.92.23.25.599181518.4
耗氣量(m3/min)11.862.563.66.813.516.520.5
工作氣壓(Mpa)≥0.05
工作制度100%
整機重量(Kg)16182832445812624532097811001250140015001980
閉合高度320430480610637668814975110013801450160017801950
推薦工字鋼號10-1816-1816-2218-2828-3636-5040-63c55c-63c
葫蘆長(mm)25133734642543844851470015001650176018001980
葫蘆寬260-287280-305297-311455-49552074578090013501500
葫蘆高240300400560980110012501500168017602000
葫蘆氣源管內徑φ12φ14φ16φ18φ22φ25φ32

管徑依照起重噸位及運行距離變化而選擇

小車氣源管內徑φ8φ10φ12φ13φ16
操縱氣源管內徑φ4φ6φ8φ10φ12
