制動下滑量是電動葫蘆安裝檢驗中的一個重要技術指標

一般采用行程開關控制的檢測方法，即在額定載荷狀態下降過程中，利用法碼撞擊行程開關使電動葫蘆斷電滑行，從法碼上量取下滑距離。從行程開關與法碼接觸到葫蘆斷電開始滑行存在一個延時時間。所以檢測數據與實際下滑量有較大誤差。另外，下滑量要從法碼上量取，第二次檢測時又要將行程開關復位。這對于測量者既不安全，勞動強度又大。如果采用光控繼電器來檢驗，則能改善操作條件。

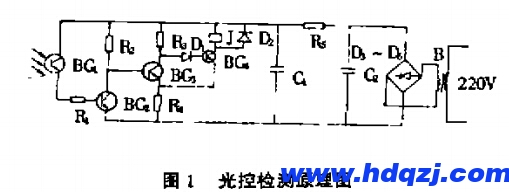

圖1是光控檢測原理圖。BGl為光敏三極管．有光照射時導通，無光照射時截止。


      用它來控制三極管 BG2的導通與截止。然后帶一個由BG3 和 BG4 組成的施密特觸發器．控制靈敏繼電器J的動作。這樣就得到了一個光控繼電器。在有光照時，J得電動作；無光照時．J 失電復位。圍巾與繼[乜器線圈并聯的用來保護BG4，電容 C1、C2以及整流二極管D3—D6、電阻R3、變壓器B組成一個整流濾波電路，為前面的電路提供直流電源。為了與光控繼電器配合使用，還須自制一發光頭，其外形是一個直徑為30him的圓柱筒，一端引人電源線，另一端封閉后在巾心打一個直徑2一的孔。圓柱筒內置一個燈泡和一組透鏡，調節_其相互距離，使從小孔里射出的是一束較強的平行光線。測量時。在測試裝置的一側將發光頭固定好，在另一側裝上光控繼電器．從小孔里射出的光線正好射向光控繼電器的光敏三級管BGI，然后把靈敏繼電器的一對常開觸頭J與電動葫蘆控制線路中的下降按鈕OA 串接。

檢測時，由于葫蘆剛開始下降運行，法碼沒有遮住光敏三極管上的光線．所以靈敏繼電器J得電保證葫蘆正常運行。當下降到一定位置時。法碼遮斷光 敏三極管BG 1上的光線，J 失電，常開觸頭打開。切斷葫蘆下降控制回路．使葫蘆斷電，并在法碼負載作用下產生下滑。法碼可用普通 的圓柱 型法碼，但必須 保證其底面在同一水平面上，以免影響測量精度。如果在法碼靠發光頭一側用磁力表座固定一個500mm鋼板尺．則當法碼下滑停止時，光線射在法碼上的那一點到法碼底部的距離即葫蘆下滑量此數據可從鋼板尺上直接讀出。 測試完畢，按起升按鈕，葫蘆可正常起升．因為此時斷開的只是葫蘆的下降控制回路。實踐證明，光控繼電器反應靈敏，可明顯提高測量精度，破輕檢驗員的勞動強度．從而加快測試的速度。
